Le calcul de la capacité de production de vapeur d'un générateur de vapeur en bois est crucial pour les utilisateurs et les fournisseurs comme moi. Que vous cherchiez à alimenter un petit processus industriel ou à chauffer un grand bâtiment, comprendre la valeur de votre générateur de vapeur en bois est la clé. Dans ce blog, je vais décomposer les facteurs impliqués et vous guider tout au long du processus de calcul.
Pourquoi calculer la capacité de production de vapeur?
Avant de plonger dans les calculs, expliquons pourquoi c'est important. Connaître la capacité de production de vapeur vous aide à déterminer si un générateur de vapeur en bois particulier convient à vos besoins. Il vous permet de planifier vos opérations plus efficacement, d'éviter le dimensionnement ou de dimensionner de moins - et, finalement, d'économiser sur les coûts. En tant que fournisseur de générateur de vapeur en bois, je recommande toujours aux clients d'avoir une idée claire de leurs besoins en vapeur avant d'effectuer un achat.
Facteurs affectant la capacité de production de vapeur
Plusieurs facteurs influencent la capacité de production de vapeur d'un générateur de vapeur en bois. Voici les principaux:
1. Qualité et quantité du bois
Le type et la qualité du bois que vous utilisez jouent un rôle important. Les bois durs comme le chêne et l'érable ont généralement une teneur en énergie plus élevée par rapport aux bois souples comme le pin. La teneur en humidité du bois est également importante. Le bois sec brûle plus efficacement et libère plus de chaleur, ce qui à son tour conduit à plus de production de vapeur. La quantité de bois introduit dans le générateur est directement proportionnelle à la quantité de chaleur générée et, par conséquent, la vapeur produite.
2. Efficacité de combustion
Dans quelle mesure le bois brûle crucial. Une chambre de combustion bien conçue garantit que le bois est complètement brûlé, maximisant le transfert de chaleur dans l'eau. Les générateurs de vapeur en bois modernes sont équipés de systèmes de combustion avancés qui améliorent l'efficacité. Par exemple, certains ont des chambres de combustion secondaire qui brûlent tous les gaz non brûlés, extrait plus d'énergie du bois.
3. Efficacité de transfert de chaleur
La capacité du générateur à transférer la chaleur du bois brûlant à l'eau est un autre facteur important. La conception de l'échangeur de chaleur, la surface disponible pour le transfert de chaleur et le débit d'eau affectent tous cette efficacité. Un échangeur de chaleur à haute efficacité peut transférer plus de chaleur en moins de temps, augmentant le taux de production de vapeur.
4. Conception de la chaudière
La conception de la chaudière elle-même a un impact sur la production de vapeur. Des facteurs tels que la taille de la chaudière, le nombre de tubes et le modèle de circulation de l'eau peuvent tous influencer la rapidité avec laquelle l'eau est chauffée et convertie en vapeur. Des chaudières plus grandes avec plus de surface peuvent généralement produire plus de vapeur, mais ils nécessitent également plus de carburant pour fonctionner.
Calcul de la capacité de production de vapeur
Maintenant, passons dans les calculs réels. Il y a quelques étapes impliquées, et je les décomposerai un par un.
Étape 1: Déterminez l'entrée de chaleur
La première étape consiste à calculer l'entrée de chaleur du bois. Cela peut être fait en utilisant la formule suivante:
[Q_ {input} = m \ Times H_ {hv}]
où (q_ {entrée}) est l'entrée de chaleur en joules ou en btus, (m) est la masse du bois brûlée en kilogrammes ou en livres, et (h_ {hv}) est la valeur de chauffage plus élevée du bois en joules par kilogramme ou btus par livre.
La valeur de chauffage plus élevée varie en fonction du type de bois. Par exemple, le chêne sec a une valeur de chauffage plus élevée d'environ 19 - 20 mJ / kg (8 174 - 8 604 btu / lb), tandis que le pin sec a une valeur d'environ 18 à 19 mj / kg (7 736 - 8 174 btu / lb).
Disons que vous brûlez 100 kg de chêne sec avec une valeur de chauffage plus élevée de 19 MJ / kg. L'entrée de chaleur serait:
[Q_ {input} = 100 \ kg \ times19 \ mj / kg = 1900 \ mj]
Étape 2: Comptez la combustion et l'efficacité du transfert de chaleur
Toute la chaleur générée par la combustion du bois n'est pas transférée dans l'eau pour produire de la vapeur. Vous devez tenir compte de l'efficacité de combustion ((\ eta_ {peigne})) et de l'efficacité de transfert de chaleur ((\ eta_ {ht})). Ces efficacités sont généralement exprimées en pourcentages.
Le transfert de chaleur efficace vers l'eau ((q_ {efficace})) peut être calculé à l'aide de la formule:
[Q_ {efficace} = q_ {input} \ times \ eta_ {peig} \ Times \ Eta_ {ht}]
Supposons une efficacité de combustion de 80% (ou 0,8) et une efficacité de transfert de chaleur de 70% (ou 0,7). En utilisant l'exemple précédent de 1900 MJ d'entrée de chaleur:
[Q_ {efficace} = 1900 \ mj \ Times0.8 \ Times0.7 = 1064 \ Mj]
Étape 3: Calculez la production de vapeur
La chaleur nécessaire pour convertir l'eau en vapeur à une pression et une température données est connue sous le nom de chaleur latente de vaporisation ((h_ {fg})). La quantité de vapeur ((m_ {vapeur})) produite peut être calculée à l'aide de la formule:
[m_ {Steam} = \ frac {q_ {efficace}} {h_ {fg}}]
La chaleur latente de vaporisation dépend de la pression et de la température de la vapeur. À la pression atmosphérique (101,325 kPa), la chaleur latente de vaporisation de l'eau est d'environ 2257 kJ / kg.
Conversion du transfert de chaleur effectif de 1064 MJ en kj (1 mj = 1000 kJ), nous obtenons (q_ {efficace} = 1064000 \ kj).
[m_ {Steam} = \ frac {1064000 \ kj} {2257 \ kj / kg} \ approx471 \ kg]
Types de générateurs de vapeur en bois

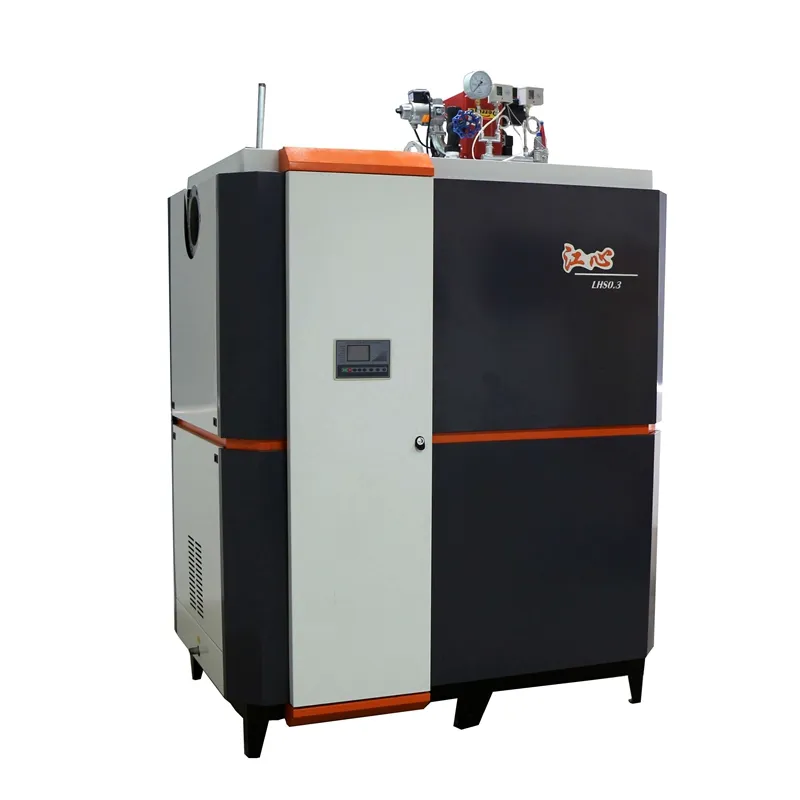

Il existe différents types de générateurs de vapeur en bois disponibles sur le marché. Une option populaire est laGénérateur de vapeur à bois. Ces générateurs sont conçus pour brûler directement les bûches en bois, offrant une source fiable de vapeur.
Un autre type est leGénérateur de vapeur en bois, qui est un terme plus général qui peut englober divers conceptions et types de carburant, y compris les copeaux de bois et la sciure.
Pour ceux qui recherchent une option plus pratique, leGénérateur de vapeur à granulésest un excellent choix. Les granulés sont fabriqués à partir de déchets de bois comprimés, ce qui les rend faciles à stocker et à gérer.
Conclusion
Le calcul de la capacité de production de vapeur d'un générateur de vapeur en bois est un processus multi-étapes qui implique de considérer des facteurs tels que la qualité du bois, l'efficacité de la combustion et l'efficacité du transfert de chaleur. En suivant les étapes décrites dans ce blog, vous pouvez obtenir une bonne estimation de la quantité de vapeur que votre générateur peut produire.
En tant que fournisseur de générateur de vapeur en bois, je comprends que les besoins de chaque client sont différents. Que vous soyez un propriétaire de petite entreprise à la recherche d'un générateur de vapeur compact ou d'une grande installation industrielle qui a besoin d'une unité de haute capacité, je peux vous aider à trouver la bonne solution. Si vous êtes intéressé à acheter un générateur de vapeur en bois ou à avoir des questions sur les calculs de production de vapeur, n'hésitez pas à tendre la main. Voyons et trouvons le générateur de vapeur en bois parfait pour vos besoins.
Références
- Smith, J. (2018). "Principes de la génération de vapeur". Industrial Press.
- Brown, A. (2020). "Technologie de combustion du bois". Journal des énergies renouvelables.
